產品介紹

        JP智能綜合配電柜，是一種集電能分配、 計量、保護、控制、無功補償于一體的新型綜合控制柜。廣泛應用于變電站、廠、工礦企業、大型電廠、石油、化工企業、大型鋼廠、高層建筑動力中心、無功補償、計量、電能分配等場合。

　　JP智能低壓綜合配電柜符合GB7251.1-2005、GB/T15576-2008、 GB/T7251.8-2005等標準要求。

使用環境條件

        海拔高度不超過2000m。

　　周圍空氣溫度不高于45°C ，在24H內平均溫度不超過35°C ，最低氣溫不低于-40°C。

　　相對濕度日平均值不大于95% ，月平均值不大于90%。

　　周圍環境沒有火災、爆炸危險、嚴重污穢、化學腐蝕、劇烈震動的場所。

　　地震烈度不超過8度。

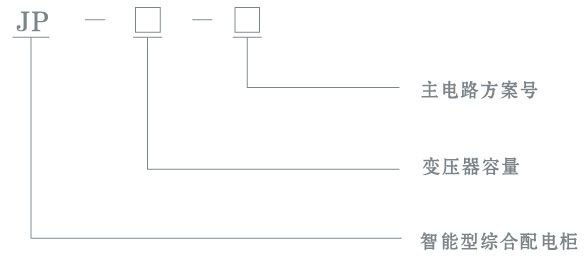

型號及含義

結構特點

       配電柜的柜體采用2.0mm 304不銹鋼板，外形有類似房屋帶有檐口的頂蓋，使雨水不能停留箱頂，左、右兩側有通風窗，窗內裝有絲網，既能散熱，又能防止小動物進入箱體，箱體防護等級不低于IP44。

　　配電柜組成部分分別為：進線計量單元、控制單元、出線單元及無功補償單元，前、后兩部分中間用隔板隔開，形成幾個獨立的工作室，可以防止故障擴展；進出線可以從側面布線，也可以從底部布線。

　　配電柜按三相五線制設計，接地與零線分開，柜體有可靠的接地裝置，配電柜采用保護電路，實現防漏電保護。保護電路由單獨的保護導體及導電結構件組成。所有電器元件的金屬外殼以及金屬手操機構，均采用金屬螺釘和導線連接于已經接地的鍍鋅金屬構件上。

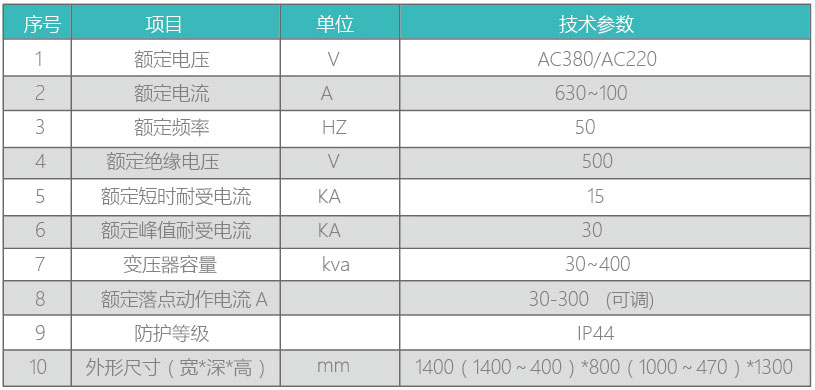

主要技術參數

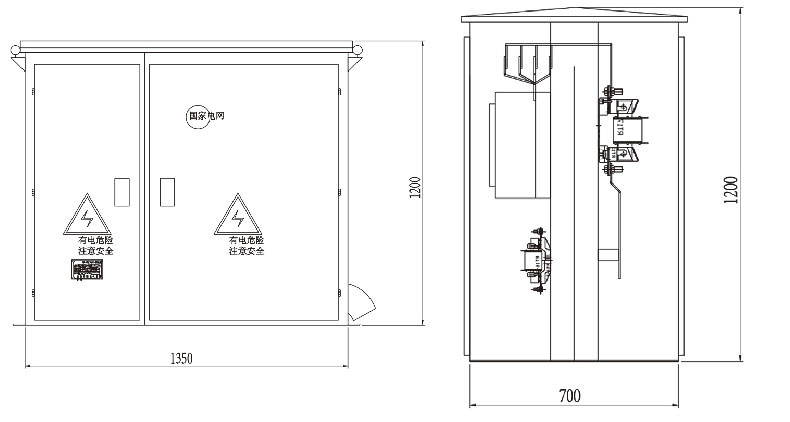

開關柜外形及尺寸
